需要打孔的工業鋁型材連接方式有哪些?
返回列表 來源: 發布日期: 2024.12.06

  工業鋁型材連接方式可以分為兩種,一種內連接,一種外連接。它們有的不用打孔就能連接,比如角件、角支架、連接板等,而有的需要打孔后才能進行連接。那么哪些連接方式是需要在工業鋁型材上面打孔的呢?今天小編就帶大家來了解一下。

  一、內六角螺栓,可以實現兩根型材之間垂直連接,連接時需要在型材上打沉頭孔。另外半圓頭螺栓和內六角螺栓有一樣的作用,亦可以實現兩根型材之間垂直連接,它可以單獨使用,也可以搭配彈性扣件一起使用,在連接時需要在型材上打通孔。

內六角螺栓

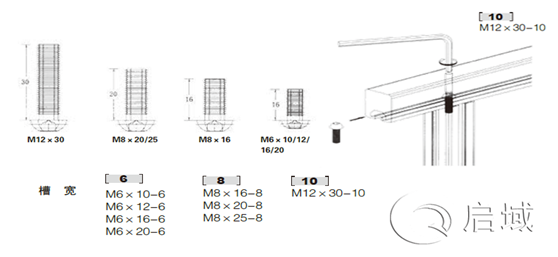

螺栓安裝圖紙

  當然,內六角螺栓和半圓頭螺栓和彈性扣件,這三者也是可以一起使用的,它們一起使用時就是我們常說的“十字打孔連接”,這種連接方式可以實現三根型材之間相互垂直連接,在連接時需要對其中一根型材加工沉頭孔和通孔,對剩下兩根型材端面處加工螺紋孔,然后按照先半圓頭螺栓+彈性扣件與型材連接,后內六角螺栓與型材連接的順序,將這三根型材依次連接起來即可,具體安裝方式如圖所示,大家可以看看參考下。

半圓頭螺栓連接

鋁型材十字打孔連接件

  二、內置連接件,是工業鋁型材直角連接常用配件的一種,裝配時需要在型材上打內置孔,它不可單獨使用,需要和彈性螺母(或者滑塊螺母)+內六角螺栓組合使用,連接時將它埋入到內置孔中,同時將彈性螺母塊放入另一根型材槽坑內,再鎖緊內六角螺栓,讓其不易松動就可以了,這種連接方式簡潔美觀,具體如圖所示。

QY-內置連接件

QY-內置連接件圖紙

  三、錨式連接銷,用于兩根型材90度連接,安裝時,它隱藏在型材內部,同樣需要對其中的一根型材打安裝孔,具體連接方法大家可以參考圖片案例。

QY-錨式連接銷

錨式連接銷連接

  四、斜角連接件,用于兩根型材非90度的斜角連接,它安裝時也是隱藏在型材內部,需要在型材上加工安裝孔位,具體如何連接大家可以參考下安裝示意圖。

QY-斜角連接件

斜角連接件安裝圖

  以上就是小編講的內容了,希望對大家有幫助。有什么不明白的地方,可以來咨詢上海啟域哦。10年工業鋁型材廠家,現貨直銷,品種齊全,提供一站式采購服務,提供選型指導,視頻安裝指導和設計解決方案,歡迎咨詢。
